Ya no tires los sobrantes del perfil cuadrado

Posted by Stephanie Jaber on Nov 17, 2020 1:45:00 PM

Muchas veces cuando hacemos trabajos de herrería nos sobra material que pensamos que ya sólo son chatarra aquí tenemos una propuesta para utilizar los desperdicios de perfil tubular cuadrado.

Adorno de estrella

Para comenzar es necesario definir el número de picos que tendrá la estrella, a continuación, se procede hacer los cálculos pertinentes para obtener la estrella simétrica:

Primero que nada, no importa el tamaño ni el número de picos una estrella siempre forma un círculo.

Usaremos de ejemplo una estrella de 5 picos para hacer los cálculos:

La circunferencia del circulo= 360

Numero de picos de la estrella= 5

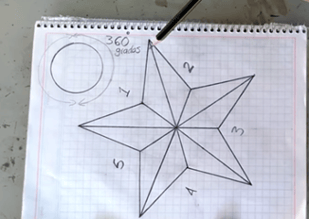

Con la ayuda de un transportador o semicírculo trazaremos los en una línea recta.

Procedemos a unir los puntos y poner numeración en cada uno de los lados.

Luego procederemos a tomar la medida de la abertura del tubular.

La cual procederemos a pasar a nuestro trazo procurando que de ambos lados haya la misma distancia y trazamos una línea.

Posteriormente marcaremos con un punto la mitad de la línea, la cual se unirá con el otro punto medio.

Para el largo de los picos puede ser cualquier medida en este caso fue de 8 cm, posteriormente se unen los puntos de cada lado con el punto medio del largo del pico.

Una vez terminada la plantilla se recorta y coloca encima del tubular para marcarlo.

Se procede a cortar las piezas en este caso 5 con ayuda de un esmeril usando un disco de corte 750 o 781.

Para soldar. Primero se colocará un punto de soldadura en la parte de en medio donde se unen las piezas.

Posteriormente por la parte de atrás se terminará de soldar cada una de las uniones.

Para darle los acabados finales utilizaremos el esmeril para lijar y quitar las rebabas que haya dejado la soldadura.

Por último, aplicamos una capa de pintura.

¡LISTO! tendrás una bonita decoración.
