Los castillos son estructuras metálicas hechas con varilla de acero laminada en frío y alambre recocido, su principal función es conservar una construcción en pie.

Este producto puede cortarse y superponerse para adaptarse a cualquier tamaño de elemento de refuerzo.

Herramienta necesaria:

• Dobladora de varilla.
• Martillo.
• Ganchos.
• Clavos.
• Sierra o serrucho.
• Madera para encofrado o cimbra.
• Concreto armado.
• Varillas.
• Alambre recocido.
• Alambrón (para hacer los estribos)

Material requerido:

• Cemento Compuesto 30R
• Arena No. 4
• Grava
• Agua
• Varillas de 3/8 de pulg.
• Estribos
• Alambre recocido
• Madera

1.  Debes tener en mente que se colocan en las cuatro esquinas de la habitación. Cuando los vanos de las paredes son superiores a 6 m, deben estar espaciados cada 3 metros uno del otro. Se colocan en paralelo a la pared tras ser implantados en los bloques durante el proceso de fundición

2. Las partes y los tipos de un castillo, se construyen con cuatro varillas de 3/8 pulgadas. Estas se cortan previamente a las proporciones requeridas, teniendo en cuenta la altura del muro más 20 cm en la parte inferior (para el anclaje al contrafuerte) y 40 cm en la parte superior (para su anclaje con las cadenas superiores).

3. Las varillas deberán estar unidas por estribos cuadrados de 12 cm de lado y 20 cm de distancia. En las cuatro esquinas se utiliza alambre recocido para unirlas.

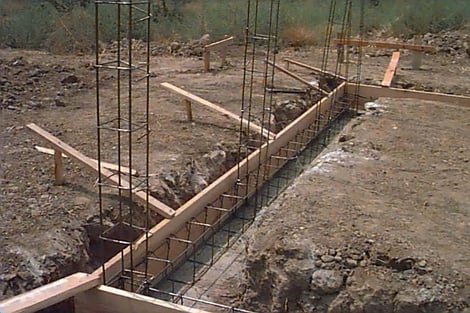

4.  La armadura de los castillos se ancla a la armadura doblando las varillas de la parte inferior en forma de patas de unos 20 cm de longitud, con alambre recocido.

5. El encofrado de los castillos se compone de maderas de pino de segunda o tercera calidad, incluso de madera recuperada, de al menos 10 cm de ancho. Será imprescindible alinearlos verticalmente con la anchura del muro para construirlo, únelos con travesaños de madera horizontales separados por no más de 50 cm. Es fundamental que el refuerzo se sitúe en el centro de la cimbra.

6.  Para asegurar la cimbra, se hacen pequeños agujeros en las juntas del muro por los que se puede pasar alambre recocido de lado a lado. De esta manera se puede asegurar la dimensión del refuerzo del elemento.

7. Tanto en castillos, contra cimientos y cadena de remate es posible sustituir el armado realizado en obra por uno prefabricado. Este molde se embarra de aceite quemado en su cara interior, para que la mezcla no se adhiera demasiado a él.

Convencionalmente, los castillos se arman con tres o cuatro varillas de 3/8.  En caso de que se utilice como apoyo de trabes o de columnas superiores, se debe aumentar sus dimensiones y el diámetro de las varillas, así como las características y el número de estribos. En zonas sísmicas no se recomienda implementar castillos con tres varillas.
